설비현황
manufacturing facilities
제조 설비
제조 설비 리스트
| no | 설비명 | 형식 및 규격 |
|---|---|---|
| 01 | 고주파 유도가열장치 1호기 | 100KW/150KHZ |
| 02 | 고주파 유도가열장치 2호기 | 100KW/150KHZ |
| 03 | 고주파 유도가열장치 3호기 | 30KW/50KHZ |
| 04 | 고주파 유도가열장치 4호기 | 100KW/100KHZ |
| 05 | 고주파 유도가열장치 5호기 | 100KW/100KHZ |
| 06 | 고주파 유도가열장치 6호기 | 75KW/420KHZ |
| 07 | 고주파 유도가열장치 7호기 | 75KW/100KHZ |
| 08 | 고주파 유도가열장치 8호기 | 50KW/150KHZ |
| 09 | 고주파 유도가열장치 9호기 | 50KW/150KHZ |
| 10 | 고주파 유도가열장치 10호기 | 100KW/100KHZ |
| 11 | 고주파 유도가열장치 11호기 | 100KW/100KHZ |
| 12 | 고주파 유도가열장치 12호기 | 100KW/100KHZ |
| 13 | 고주파 유도가열장치 13호기 | 100KW/100KHZ |
| 14 | 고주파 유도가열장치 14호기 | 100KW/100KHZ |
| 15 | 고주파 유도가열장치 15호기 | 100KW/100KHZ |
| 16 | 고주파 유도가열장치 16호기 | 100KW/250KHZ |
| 17 | 고주파 유도가열장치 17호기 | 100KW/100KHZ |
| 18 | 템퍼링로 1호기 | w1200 X h1200 X L1800 |
| 19 | 템퍼링로 2호기 | w1500 X h1500 X L1900 |
| 20 | 쿨링타워 | 26Ton |

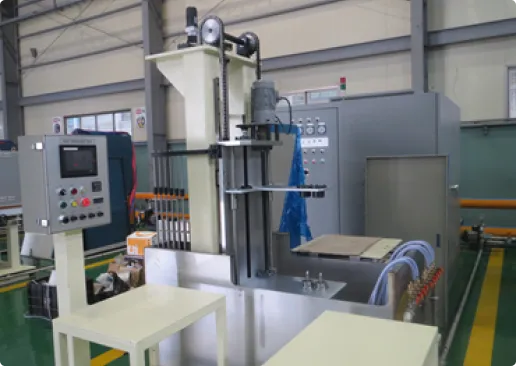

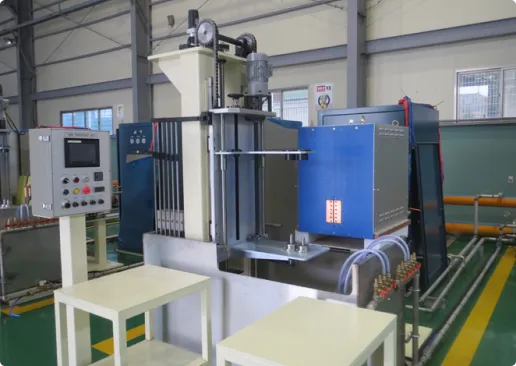

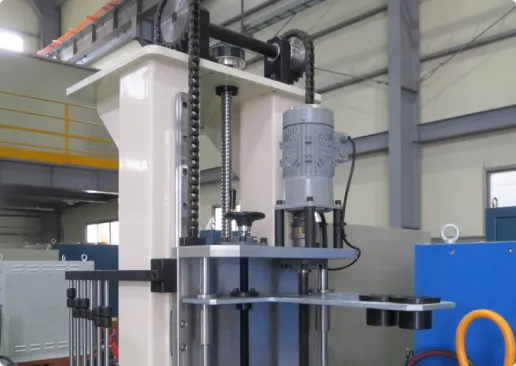

1. 엘리베이터형 고주파 열처리 설비
공정설명
엘리베이터형 고주파 설비 공정설명
- 부품을 jig에 투입하여 고정
- 부품회전
- 부품 이동장치가 상승 또는 하강하면서 이동식 가열방법으로 고주파열처리
- 수거하는 고주파 열처리 설비
정체형 고주파 설비 공정 설명
- 부품을 jig에 투입하여 고정
- 부품 및 jig가 이동하지 않는 가열방법으로 고주파열처리
- 수거하는 고주파 열처리 설비

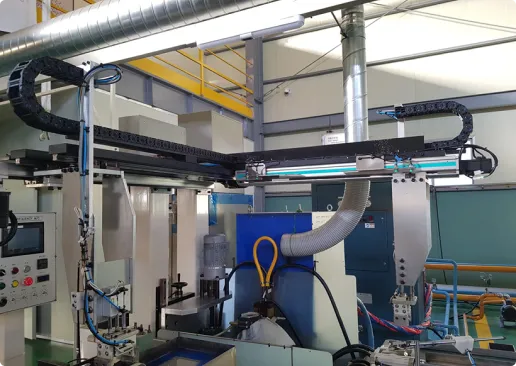

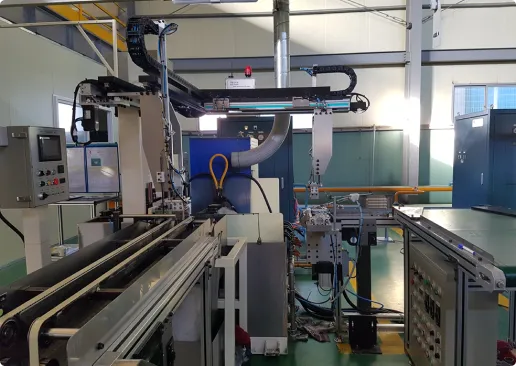

2. 자동화 고주파 열처리 설비
공정설명
- 컨베이어에 부품 투입
- 부품이 이동하여 Robot 위치로 이동
- Robot이 부품을 이동하여 jig에 부품 투입
- 부품 회전하면서 정체식 가열방법으로 고주파열처리
- Robot이 부품을 취출하여 배출 컨베이어로 배출
- 이송, 수거하는 자동화 설비
